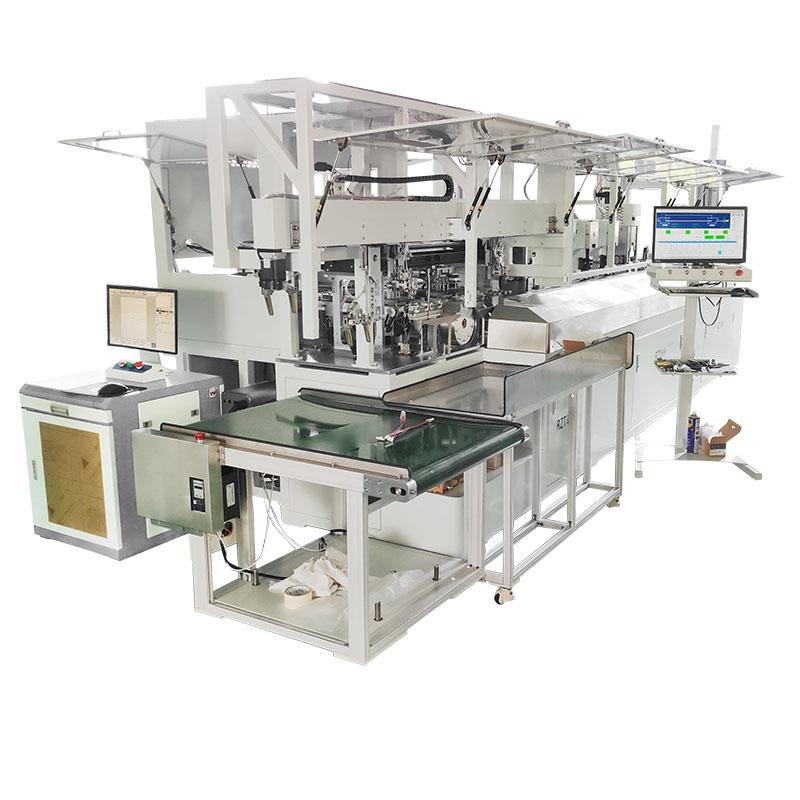

  • 4插膠殼機

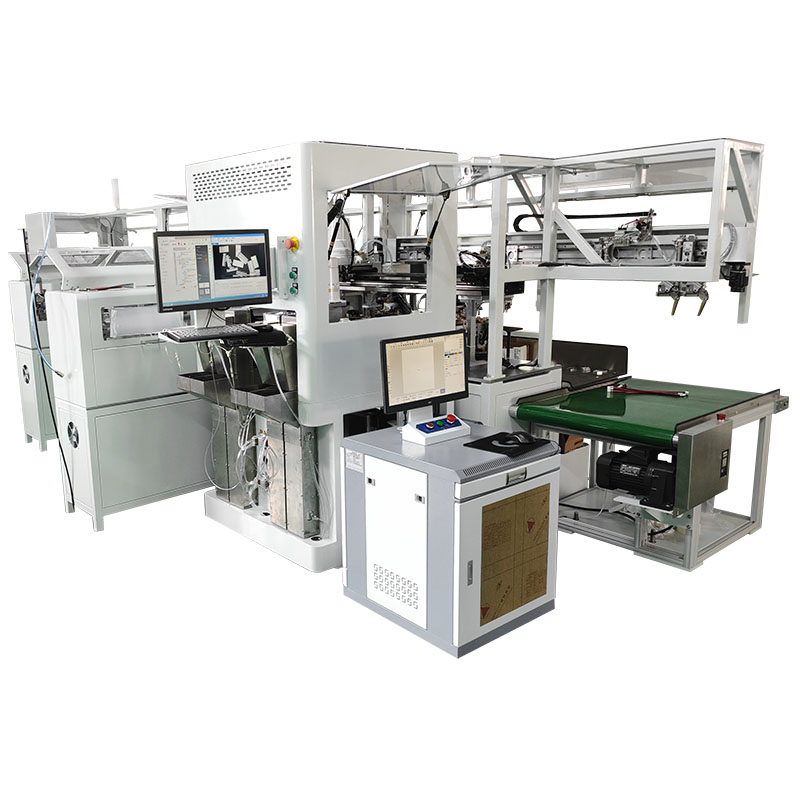

  • 3壓端子插膠殼機

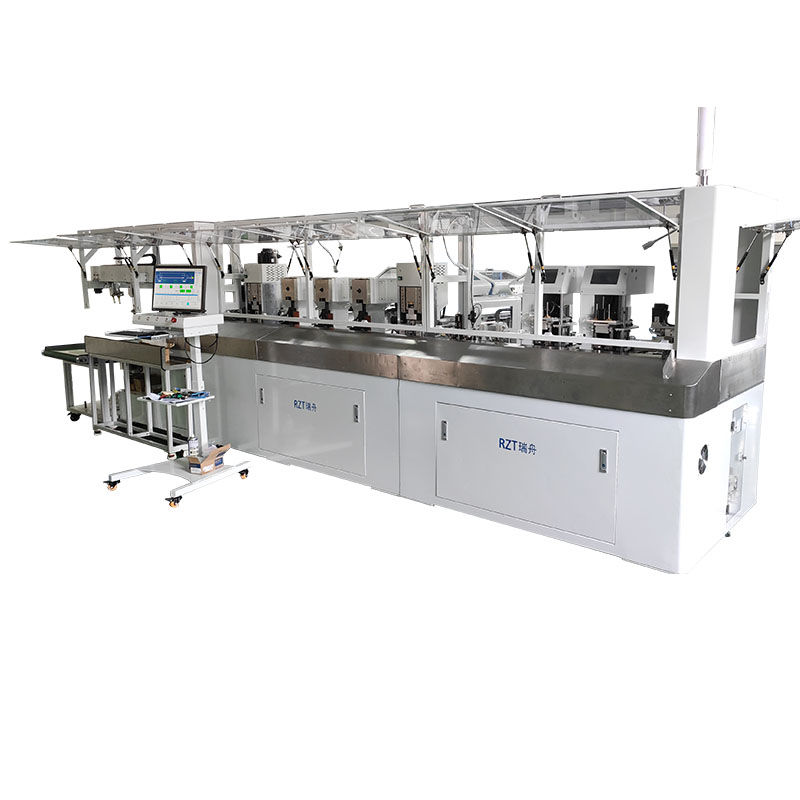

  • 2全自動雙頭插膠殼機

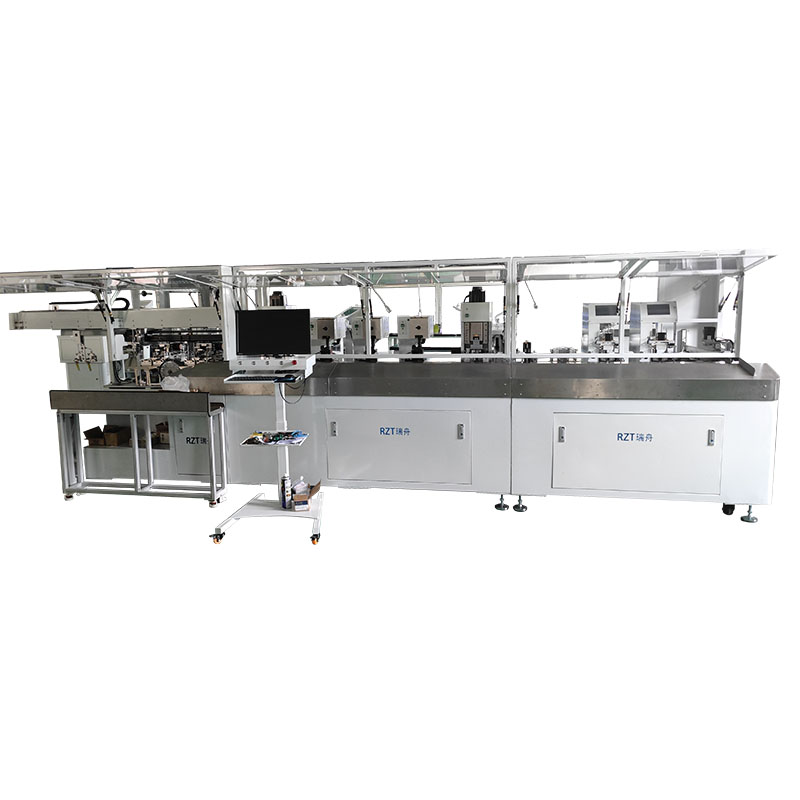

  • 1全自動插膠殼機

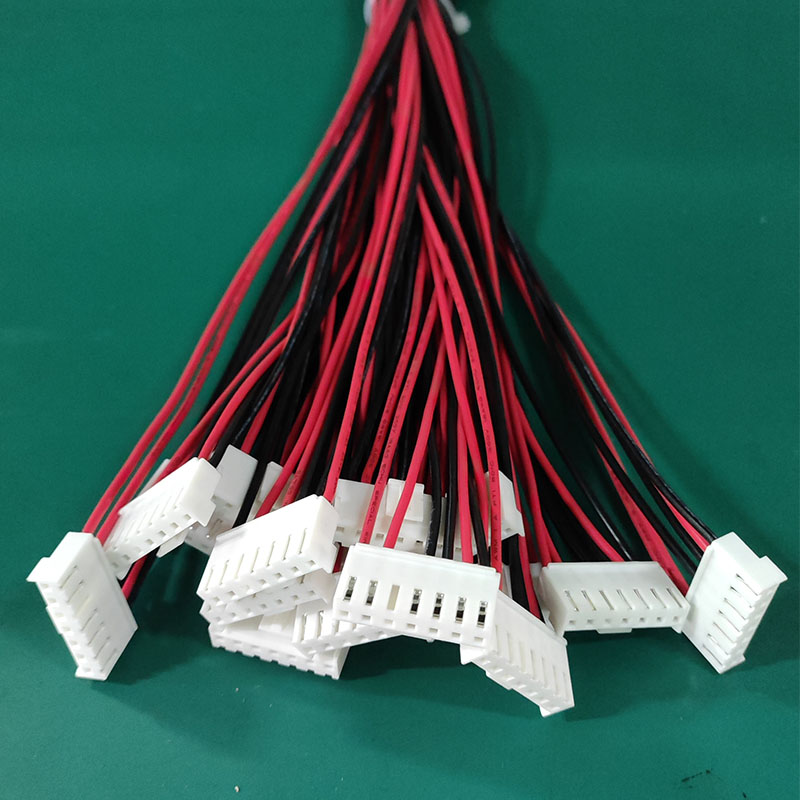

  • 5線束插膠殼機

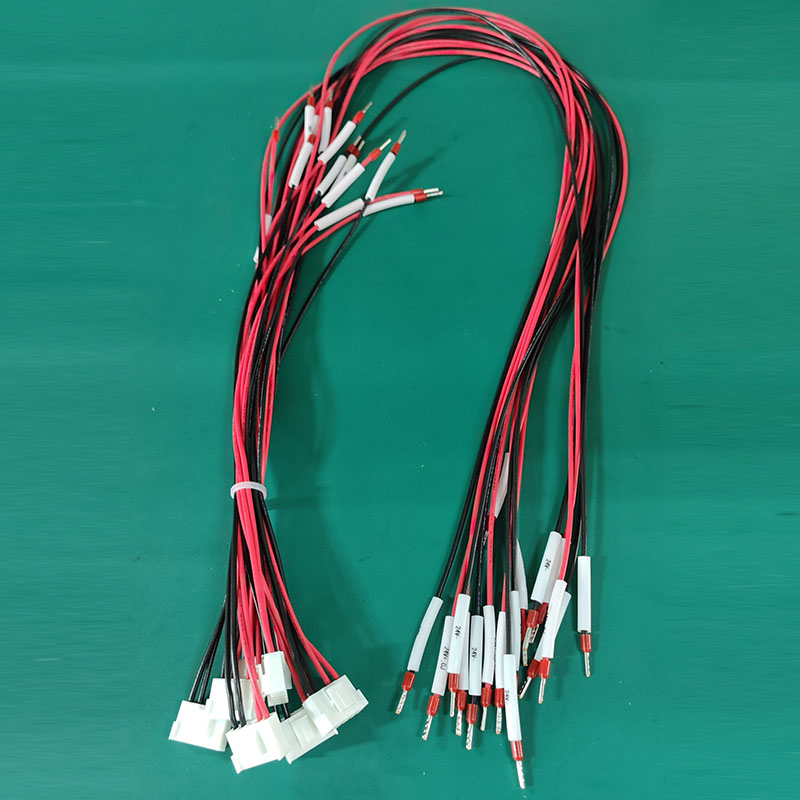

  • 6線束插膠殼設備

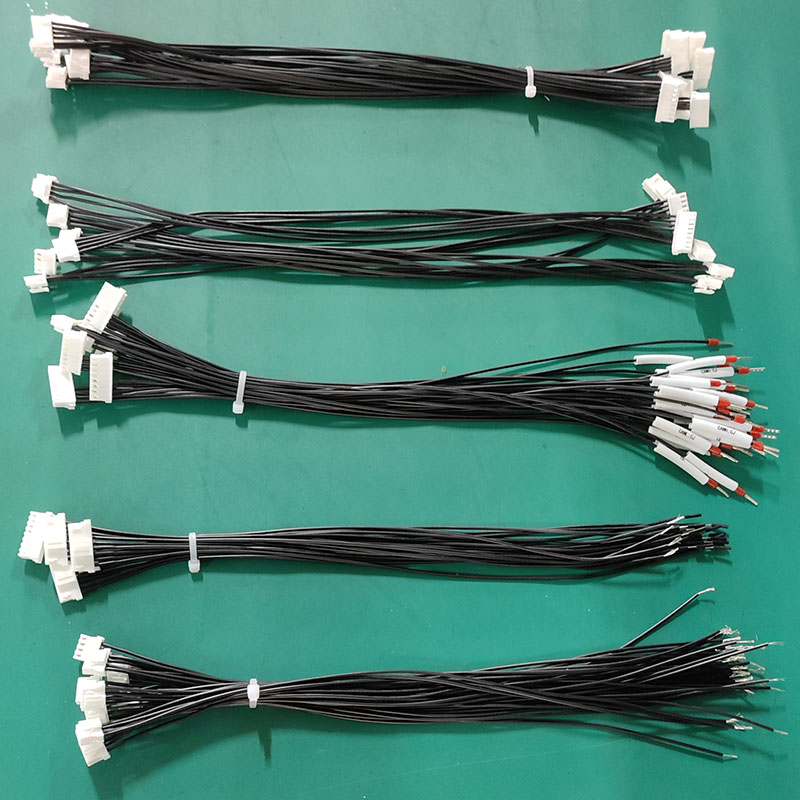

  • 7線束插膠殼
全數字智能雙端壓接穿膠殼加工中心
全自動雙頭插膠殼壓端子機是一臺集送線、裁切、剝皮、壓接端子、扭線、沾錫、插膠殼的自動化設備,又稱為‘自動打端子機穿膠殼機’。該設備主要應用于汽車線束、電子線束、電器線束等行業。
全國熱線

13377761898 15017001308

  • 產品詳情


                                                                          全自動雙頭插膠殼壓端子機

                                                                                 (RZT-8600高柔性線束加工中心

一、設備介紹

全自動雙頭插膠殼壓端子機是一臺集送線、裁切、剝皮、壓接端子、扭線、沾錫、插膠殼的自動化設備,又稱為‘自動打端子機穿膠殼機’。該設備主要應用于汽車線束、電子線束、電器線束等行業。



二、主要特點

1、高速智能全自動生產;

2、可同時加工不同大小/顏色/線徑多種不同線材;

3、適用多種膠殼,實現單/雙排膠殼插入,可加工多孔膠殼;

4、全中文電腦操作頁面,輕松調整各種參數;

5、全自動機械手上料;

6、全自動儲線設備。


三、設備配置

1、配備高像素視覺檢測系統;

2、工業機器人(KUKA)、模組(THK)、電機(三菱)、電磁閥(FESTO)、氣缸(SMC)、傳感器(基恩士)、CCD相機(德國巴斯勒)、減速機(新寶);

3、最高插入效率可達1000條/小時。



四、設備功能

1、可供32種顏色線材;

2、帶視覺檢測、壓力檢測、插入拉拔檢測功能;

3、兩端壓著端子帶兩端插膠殼功能;

4、同時插入多種塑殼。



五、技術參數

功能:電線定長切斷、兩端壓著、兩端插入、HOUSING供料、壓接高度數字設定、不良品在線檢測

能力:兩端壓著兩端插膠殼約1000條/小時(加工條件不同,速度有可能下降)

控制方式:全數字控制

電線尺寸:0.3平方~4.0平方

適用模具:日式、歐式、韓式

電線切斷長度:240~9999mm

切斷長度的精度:<100mm, 0.5mm + 設定切斷長度×0.002

                >100mm, 1.0mm + 設定切斷長度×0.002

剝皮長度:0.1~15.0mm

剝皮精度:±0.1mm

壓接能力:6臺3T伺服電機端子機

檢測裝置:氣壓低下、缺線檢測、端子有無、端子過載、剝皮圖像檢測、端子壓著圖像檢測、壓力檢測、HOUSING有無、插入不到位檢測

電源:單相/三相 AC220V

功率:10KW

壓縮空氣:0.5Mpa, 160NL/min(請使用清潔干燥的氣體)

設備尺寸:6500W×4800D×19000H

設備重量:約1800KG


六、功能優勢

1、覆蓋面廣:不同線材,不同顏色,不同線徑線材應用領域廣泛;

2、操作簡單:智能化電腦顯示操作界面,一線員工也能輕松操作,方便調整各種參數設置;

3、高精度、速度高:使用全伺服電機驅動,線束加工效率高;

4、多線型送料設備:可同時加工6種不同線徑/顏色大小線;

5、散料端子振動盤:自動送料、完成端子壓接;

6、靈活性高:能夠根據不同精度要求進行調整;
