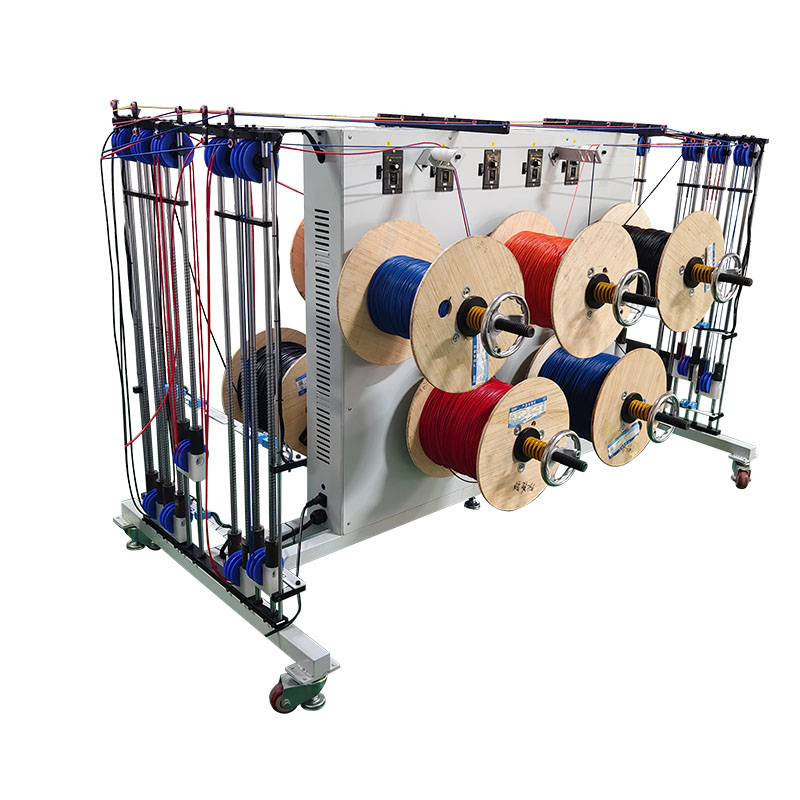

  • 放線機

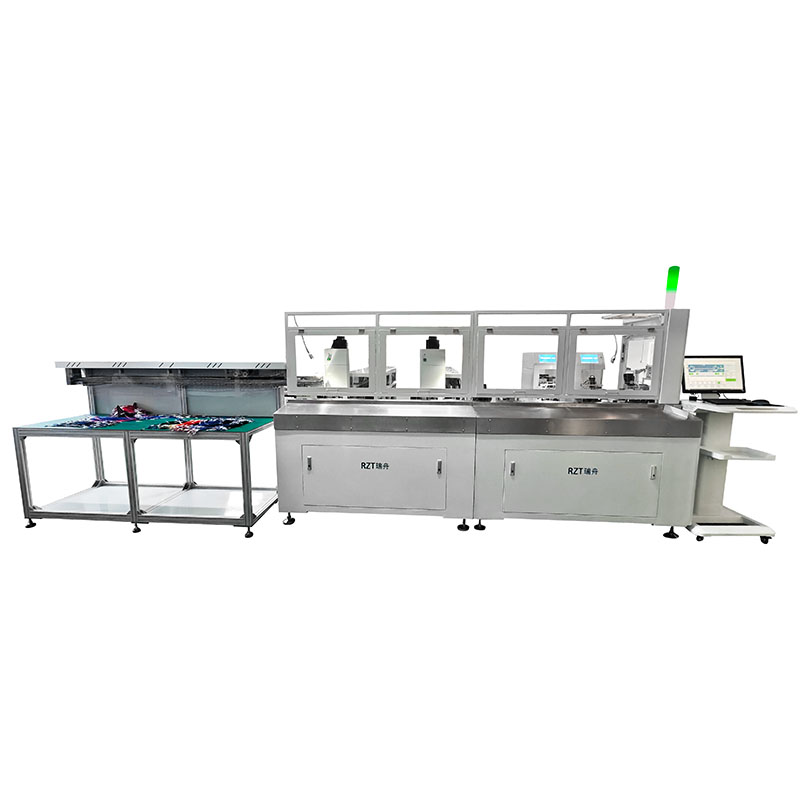

  • 套號碼管端子壓接加工中心(套號碼管端子壓接加工中心(正面))
全自動套號碼管端子壓接機 RZT-81015

特點:1、適用于多種類小批量線材加工;2、設備最多可同時在線10種不同大小/顏色的導線,15種不同端子,1-4種號碼管(選配),在線自動根據工單進行選擇送線加工;3、設備加工數據可與電氣設計軟件對接;也可來源于網絡傳輸、U盤拷貝的工單形......

全國熱線

13377761898 15017001308

  • 產品詳情

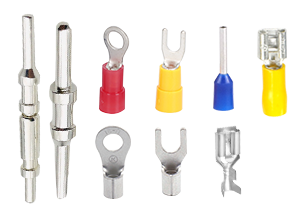

適用端子:(散料)

散料端子

各種單粒散料端子

(管狀端子,OT/UT/插針/航空端子等)



特點:

1、適用于多種類小批量線材加工;

2、設備最多可同時在線10種不同大小/顏色的導線,15種不同端子,1-4種號碼管(選配),在線自動根據工單進行選擇送線加工;

3、設備加工數據可與電氣設計軟件對接;也可來源于網絡傳輸、U盤拷貝的工單形式

4、全數字中文顯示屏,一線員工也能輕松操作,方便調整各種參數設置



設備配置:

1、配備高像素視覺檢測系統;

2、模組(THK)、電機(三菱)、電磁閥(FESTO)

3、氣缸(SMC)、傳感器(基恩士)、CCD相機(德國巴斯勒)、減速機(新寶)



技術參數:

功能

自動送線、裁線、穿號碼管、端子壓接、成品排出

能力

兩端壓著約1000條/小時(加工條件不同,速度有可能下降)

驅動方式

日本三菱伺服電機

電線尺寸

0.3平方-4.0平方

適用端子

15種單粒散料端子(管狀端子,OT/UT/插針端子等)

電線切斷長度

240~10000mm

電線切斷精度

<100mm, 0.5mm + 設定切斷長度×0.002

>100mm, 1.0mm + 設定切斷長度×0.002

端子上料

散料振動盤

剝皮長度

0.1-17.0mm

剝皮精度

±0.1mm

壓接能力

3T伺服電機端子機

功率

10KW

號碼管

管材類型-PVC管、熱縮管、黃臘管等

管材在線數:可同時在線1-4種線號管

套管裁切方式:自動全切

字符印刷:熱轉印方式

字符方向:正反方向均可

電源

220V  50/60HZ

氣壓

0.5Mpa, 160NL/min(請使用清潔干燥的氣體)

重量及尺寸

6500W×4800D×19000  1800KG
