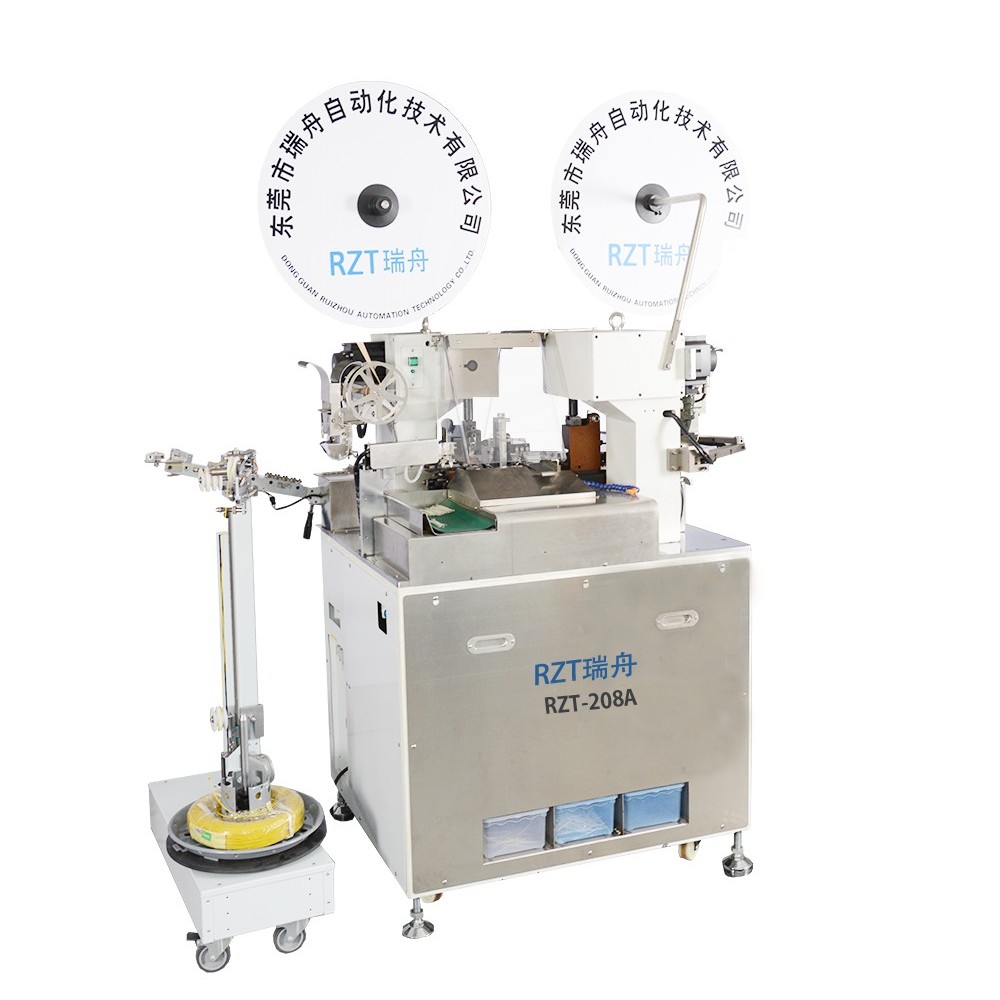

  • 可適配原裝JST模具的全自動端子機東莞瑞舟生產
  • 東莞瑞舟全自動端子機可適配原裝JST直模前送料方式RZT-208A

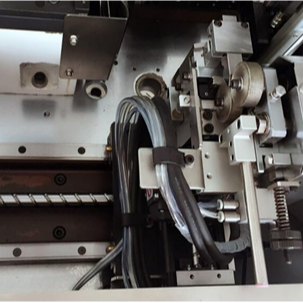

  • RZT瑞舟生產的高精度全自動端子機采用日本THK絲桿和模組
  • 2018款全自動雙頭端子壓著機
2018款全自動雙頭端子壓著機RZT-208A（標準型）

全進口配置：

驅動器：采用日本三菱交流伺服

傳動部件：采用日本THK絲桿、導軌和模組

氣動部件：日本SMC氣缸、調壓閥、壓力開關

其它部件：德國FESTO電磁閥；日本NSK軸承；日本基恩士傳感器等




全國熱線

13377761898 15017001308

  • 優勢&特點
  • 技術參數
  • 效果圖展示
  • 功能示意圖
  • 產品實拍

  • 省時省時

    端子機壓接高度電腦數字設備，每次換線換端子，可為您節省15-30分鐘

  • 省錢省錢

    設備整個生產過程能為您節約近10萬的人工工時費

  • 省人省人

    設備智能化，操作簡單、快捷，一般工作人員也會操作，讓您不再需要化高薪請經驗豐富的調機師傅和操作工人。
產品特點 Product features

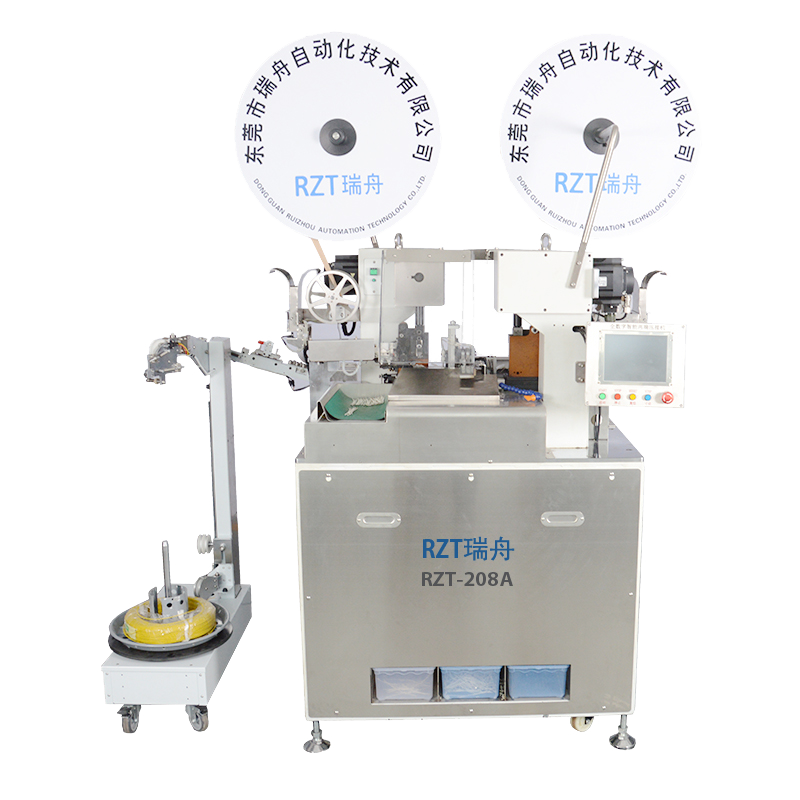

resource/images/d107ff5641d84169981f74d3d851d33b_6.png
本機共有9套日本三菱
交流伺服
1
采用高精度的
驅動系統
采用高精度的驅動系統
端子感應器和剝膠
皮感應器
端子感應器和剝膠皮感應器
端子機
端子機
換電線時：無需機械
調整的送線機構
換電線時：無需機械調整的送線機構
換模具時：壓接高度電腦數字設定
換模具時：壓接高度
電腦數字設定
可加裝壓力
管理裝置
可加裝壓力管理裝置


產品優勢Product advantage

  • 01 頂級配置： 日本三菱伺服；日本THK絲桿、導軌和模組；日本SMC氣缸、調壓閥、壓力開關等。
  • 02 頂級配置：德國FESTO電磁閥；日本NSK軸承；日本基恩士傳感器等。
  • 03 高 精 度：絕緣皮切口整齊，無刮傷線芯銅絲，無切斷銅絲等問題。 03
  • 04 高 精 度：剝皮精度公差可控制在0.05mm以?xún)?nèi)。
  • 05 高 精 度：壓接高度公差可控制在0.01mm以?xún)?nèi)。 03
  • 06 高 精 度：設備加工精度≥IPC620 三級標準。
  • 07 高穩定性：設備制程能力CPK>1.67～2.0。
  • 08 高性?xún)r(jià)比：進口設備的品質，國產設備的價格。
  • 09 易 操 作 ：每次換電線換、換端子及模具不需要手動調壓接高度，屏幕數字設定1分鐘完成。
  • 10 滿足個性化需求：擁有核心技術，根據您的個性化需求為定量身定制功能與服務





聯系方式：

電話：13377761898   15017001308

QQ：1657697074      376843042

郵箱：sales@rztchn.com

技術參數 technical parameter
RZT-208A技術參數
型 號 性能
功 能 電線切斷、單端剝皮、兩端剝皮、單端壓接、兩端壓接
加工能力 最快3000根/小時（加工能力隨電線種類、長度、剝皮長度、端子壓接時間而變化）
切斷長度 30mm～20000mm
切斷長度精度 <100mm,0.5mm + 設定切斷長度×0.002;
>100mm,1.0mm + 設定切斷長度×0.002；
剝皮長度 1側(No.1): 0.1mm～10.0mm
2側(No.2): 0.1mm～20.0mm
剝皮長度精度 偏差為±0.1mm
壓接能力 21,500N
檢測裝置 缺電線、電線打結、端子有無、端子壓接、剝膠皮檢測、空氣壓力下降
通用線型 RZT208A  AWG﹟14～AWG﹟30
電 源 單相/三相AC220V
驅動方式 三菱伺服電機
氣 源 0.4～0.5MPa,60Nl/min以上
外型尺寸 長950mm，寬800mm，高1290mm（不含凸起物）
效果圖展示 Display of effect pictures
  • rzt-208a-生產效果圖

    rzt-208a-生產效果圖

  • 超大端子壓接效果圖

    超大端子壓接效果圖

  • 大端子壓接效果圖

    大端子壓接效果圖

  • 汽車線束中的端子壓接效果圖

    汽車線束中的端子壓接效果圖

功能示意圖Functional sketch map
208A功能示意圖
