瑞舟-沾錫機
  • 2019款全自動單頭沾錫端子機
  • 2019款全自動單頭沾錫端子機
  • 2019款全自動單頭沾錫端子機
  • 2019款全自動單頭沾錫端子機

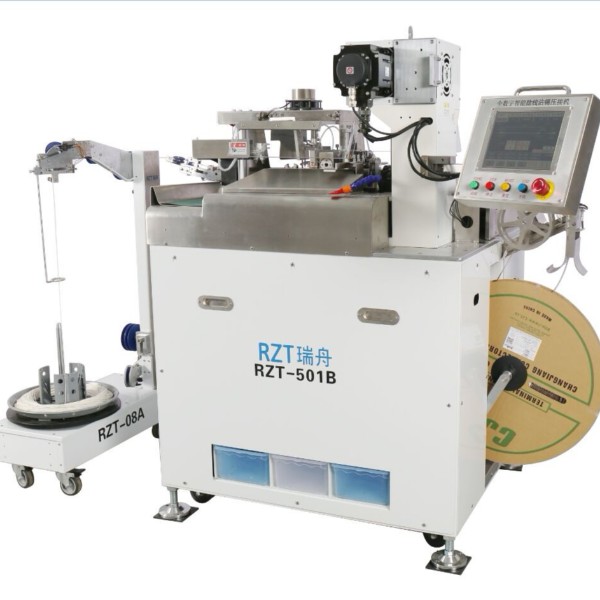

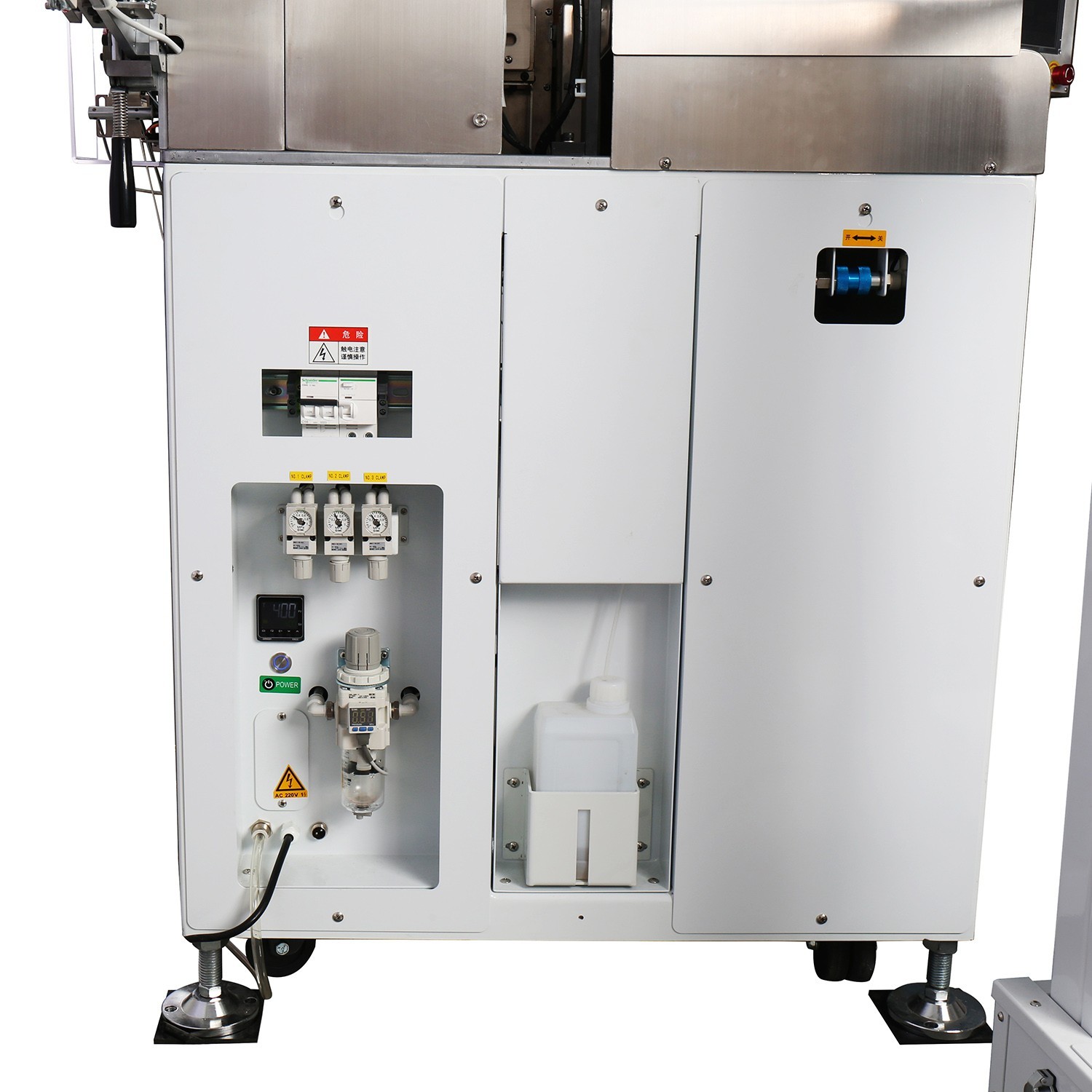

2019款全自動單頭沾錫端子機2019款全自動單頭沾錫端子機RZT-501B

360度旋轉扭線

自動添加助焊劑和錫絲

9臺日本三菱交流伺服

精度高，穩定性強：

剝皮精度可控制在0.05mm以內，壓接高度可控制在0.03mm以內，

設備加工精度≥IPC3級標準，設備制程能力CPK>1.67～2.0，

沾錫后線徑圓整不會呈扁狀，扭線沾錫后能過嚴格孔徑，且無錫尖，線皮無夾印


全國熱線

13377761898 15017001308

  • 優勢&特點
  • 技術參數
  • 效果圖展示
  • 功能示意圖
  • 產品實拍

  • 省時省時

    端子機壓接高度電腦數字設備，每次換線換端子，可為您節省15-30分鐘

  • 省錢省錢

    設備整個生產過程能為您節約近10萬的人工工時費

  • 省人省人

    設備智能化，操作簡單、快捷，一般工作人員也會操作，讓您不再需要化高薪請經驗豐富的調機師傅和操作工人。

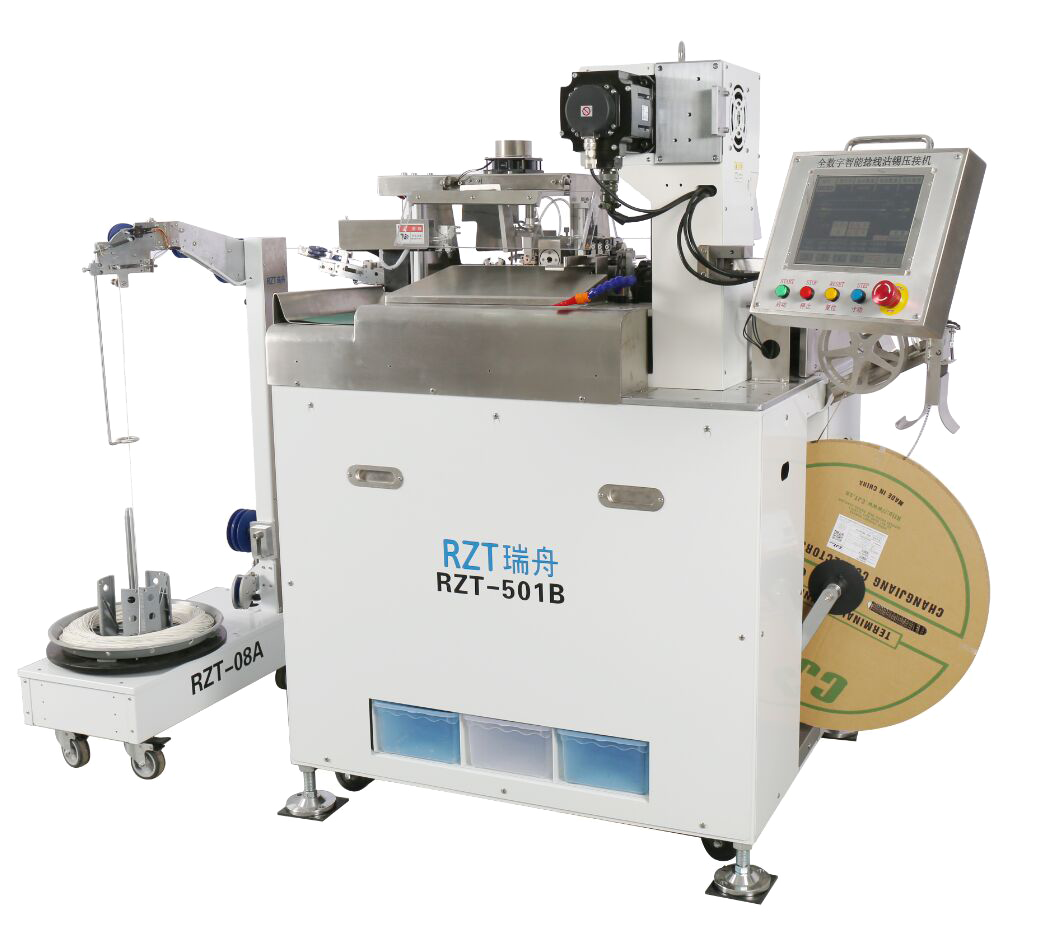

產品特點 Product features
resource/images/d107ff5641d84169981f74d3d851d33b_10.png

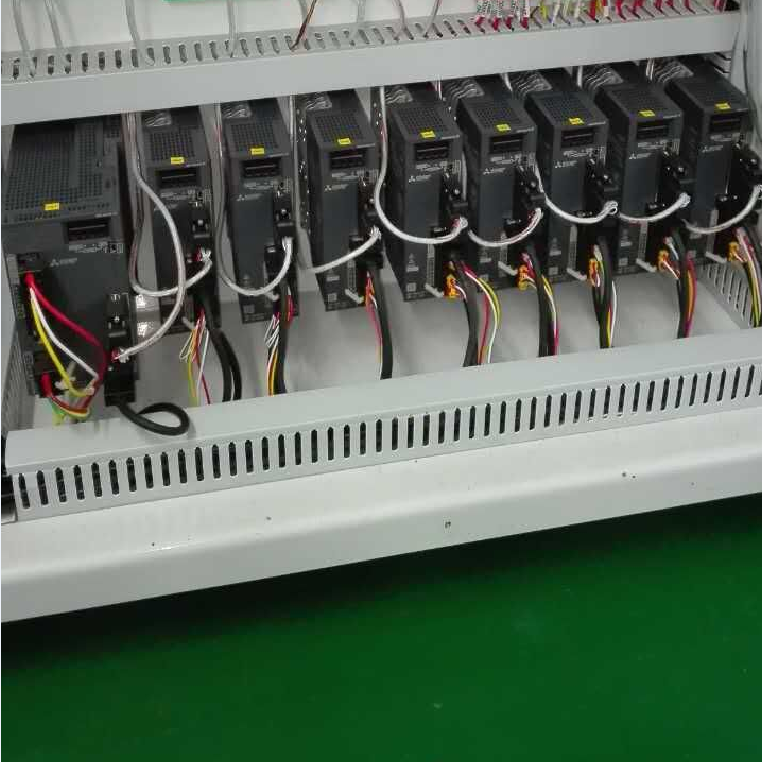

本機共有9套日本三菱
交流伺服
1
采用高精度的
驅動系統
采用高精度的驅動系統
端子感應器和剝膠
皮感應器
端子感應器和剝膠皮感應器
刀架機構
刀架機構
無需機械調整的送線機構
無需機械調整的送線機構
整線機構
整線機構

產品優勢Product advantage

  • 01 頂級配置： 日本三菱伺服；日本THK絲桿、導軌和模組；日本SMC氣缸、調壓閥、壓力開關等。
  • 02 頂級配置：德國FESTO電磁閥；日本NSK軸承；日本基恩士傳感器等。
  • 03 高 精 度：絕緣皮切口整齊，無刮傷線芯銅絲，無切斷銅絲等問題。 03
  • 04 高 精 度：沾錫后無錫尖，線徑圓整不會呈扁狀
  • 05 高 精 度：沾錫后能過最嚴格孔徑要求 03
  • 06 高 精 度：剝皮精度公差可控制在0.05mm以內。
  • 07 高穩定性：設備制程能力CPK>1.67
  • 08 高性價比：進口設備的品質，國產設備的價格。
  • 09 易 操 作 ：每次換電線換、換端子及模具不需要手動調壓接高度，屏幕數字設定1分鐘完成。
  • 10 滿足個性化需求：擁有核心技術，根據您的個性化需求為定量身定制功能與服務





聯系方式：

電話：13377761898   15017001308

QQ：1657697074      376843042

郵箱：sales@rztchn.com

技術參數 technical parameter
型 號RZT-501B 性能
功 能 電線切斷、單端剝皮、兩端剝皮、單端捻線、兩端捻線、單端沾錫、兩端沾錫
加工能力 最快3000根/小時（加工能力隨電線種類、長度、剝皮長度、端子壓接時間而變化）
切斷長度 30mm～20000mm
切斷長度精度 <100mm,0.5mm + 設定切斷長度×0.002；>100mm,1.0mm + 設定切斷長度×0.002
剝皮長度 側(No.1):  0.1mm～10.0mm
剝皮長度精度 偏差為± 0.1mm
檢測裝置 缺電線、電線打結、缺電線、線束打結、端子有無、端子壓接、剝膠皮檢測、空氣壓力下降 空氣壓力下降
壓接能力
 19,600N
通用線徑 RZT501B AWG﹟20～AWG﹟32
電 源 單相/三相AC220V
驅動方式 三菱伺服電機
氣 源 0.4～0.5MPa,100Nl/min以上
外型尺寸 長950mm，寬800mm，高1290mm（不含凸起物）
效果圖展示 Display of effect pictures

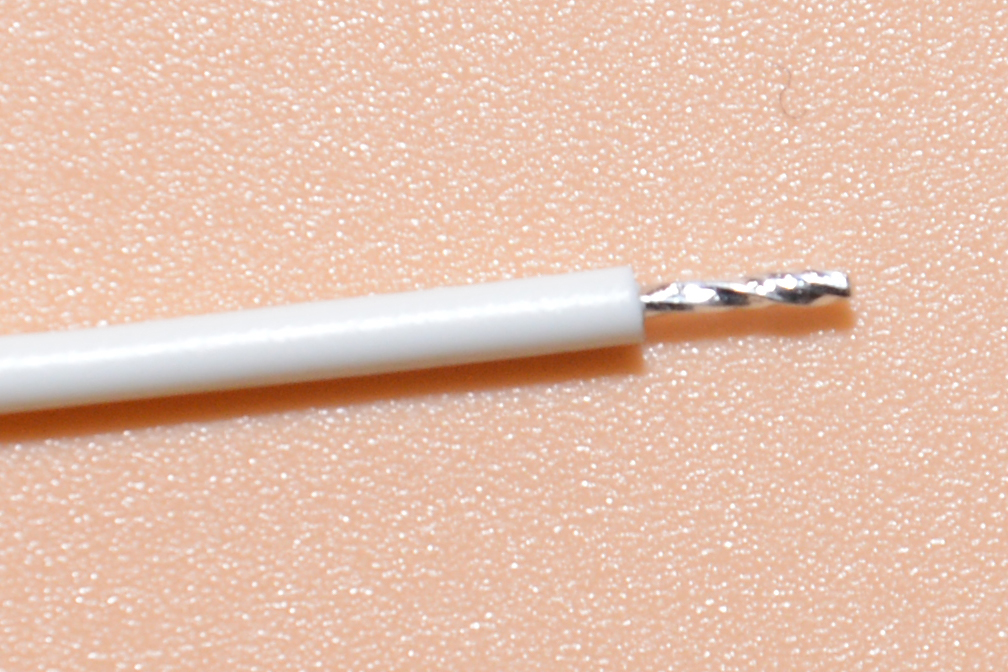

  • AWG#24號線沾錫效果圖，360度旋轉扭線，紋路清楚，線徑圓整，無錫尖

    • resource/images/cbef284f86f24d1c8d84395833a33480_29.jpg

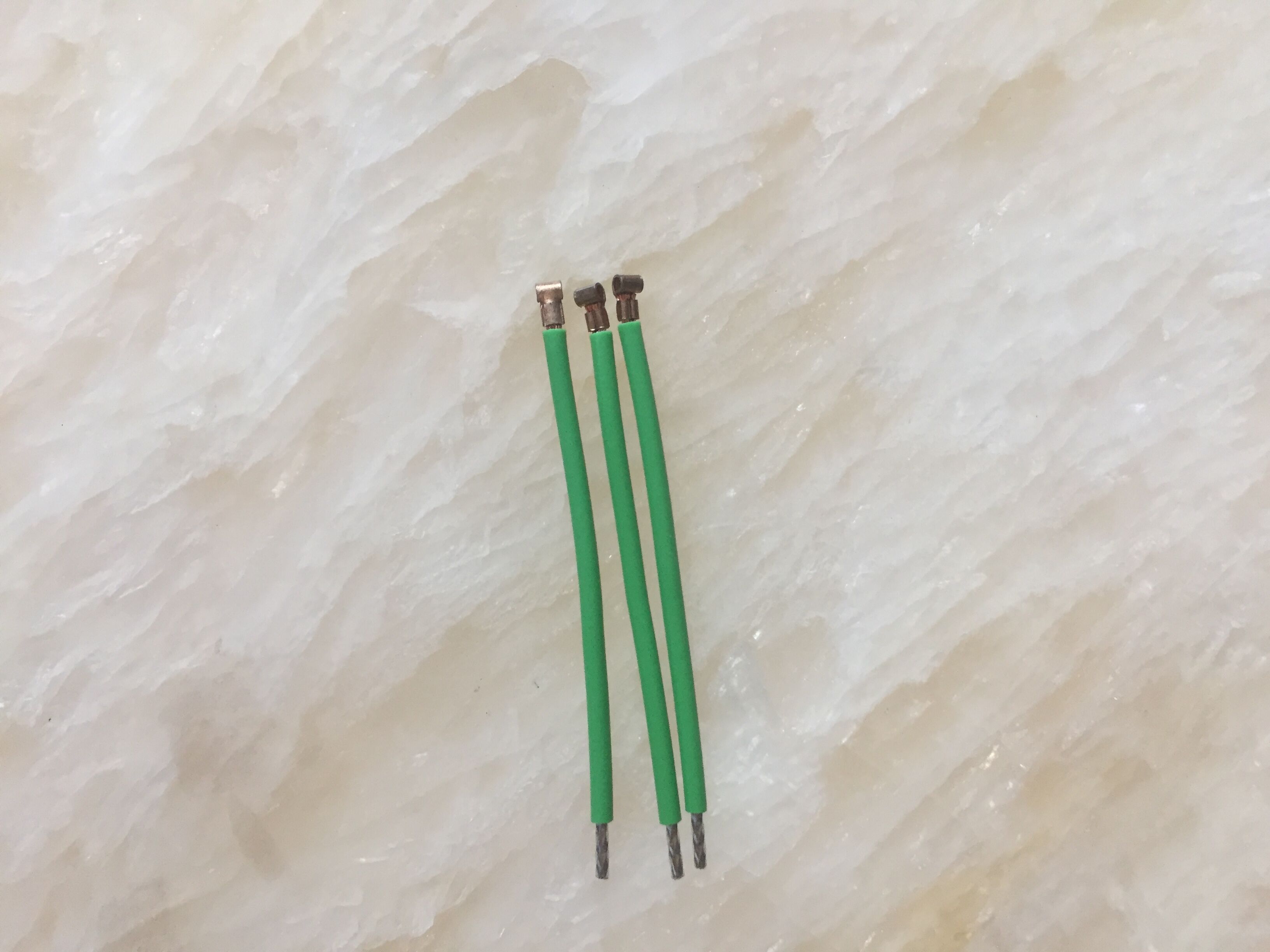

  • 出口德國的設備在德國當?shù)毓S加工的沾錫效果圖

    • resource/images/cbef284f86f24d1c8d84395833a33480_31.jpg




設備圖展示Equipment drawing display
  • 采用高精度的驅動系統

    采用高精度的驅動系統

  • 刀架機構

    刀架機構

  • 整線機構

    整線機構

  • 無需機械調整的送線機構

    無需機械調整的送線機構

功能示意圖Functional sketch map
