360度旋轉扭線
端子壓接高度屏幕數字設定,無需手動機械調節
特別適用于多種類小批量訂單加工,每次在換端子和模具時不再需要花時間去設定加工參數及調節模具的壓接高度,只需直接調取加工數據即可
精度高,穩定性強:
剝皮精度可控制在0.05mm以內,壓接高度可控制在0.01mm以內,
設備加工精度≥IPC620 三級標準,設備制程能力CPK>1.67
沾錫后線徑圓整不會呈扁狀,扭線沾錫后能過嚴格孔徑,且無錫尖,線皮無夾印
13377761898 15017001308
省時
省錢
省人
聯系方式:
電話:13377761898 15017001308
QQ:1657697074 376843042
郵箱:sales@rztchn.com
型 號RZT-501B | 性能 |
功 能 | 電線切斷、單端剝皮、兩端剝皮、單端捻線、兩端捻線、單端沾錫、兩端沾錫 |
加工能力 | 最快3000根/小時(加工能力隨電線種類、長度、剝皮長度、端子壓接時間而變化) |
切斷長度 | 30mm~20000mm |
切斷長度精度 | <100mm,0.5mm + 設定切斷長度×0.002;>100mm,1.0mm + 設定切斷長度×0.002 |
剝皮長度 | 側(No.1): 0.1mm~10.0mm |
剝皮長度精度 | 偏差為± 0.1mm |
檢測裝置 | 缺電線、電線打結、缺電線、線束打結、端子有無、端子壓接、剝膠皮檢測、空氣壓力下降 空氣壓力下降 |
壓接能力 |
21,500N |
通用線徑 | RZT501B1 AWG﹟14~AWG﹟30 |
電 源 | 單相/三相AC220V |
驅動方式 | 三菱伺服電機 |
氣 源 | 0.4~0.5MPa,100Nl/min以上 |
外型尺寸 | 長950mm,寬800mm,高1290mm(不含凸起物) |
Display of effect pictures

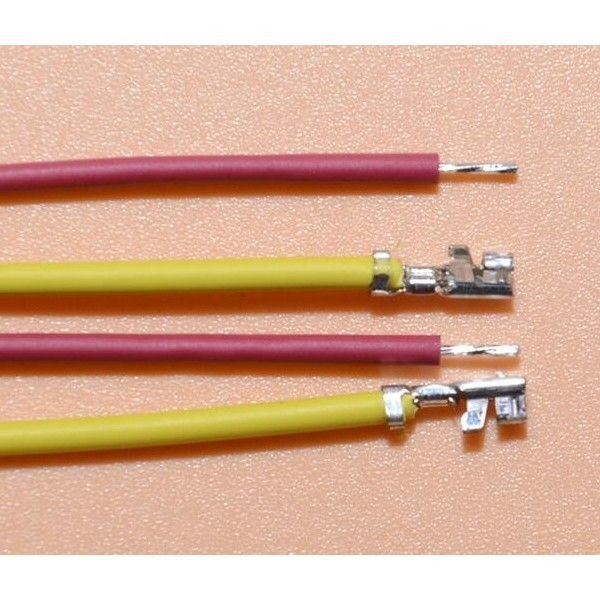

硅膠線沾錫效果圖
高溫線扭線沾錫效果圖
無錫尖,線徑圓,不會呈扁狀
采用高精度的驅動系統

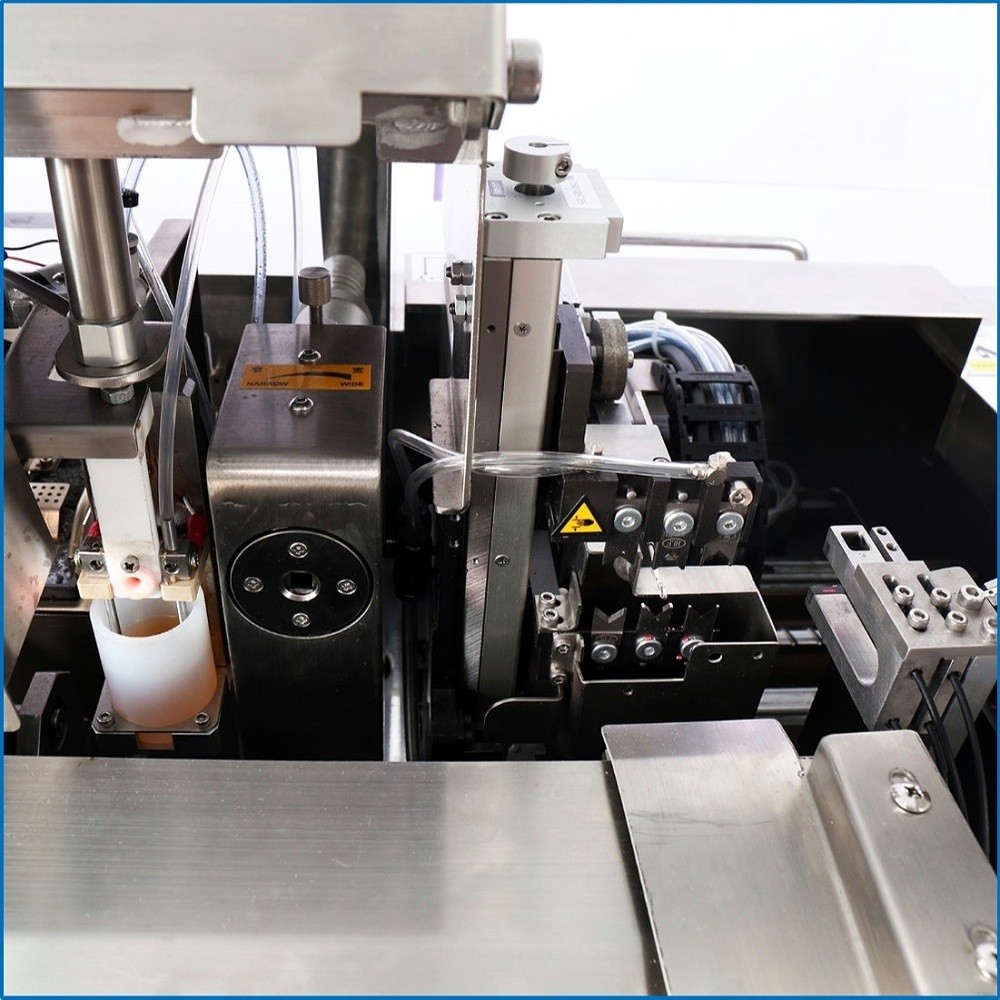

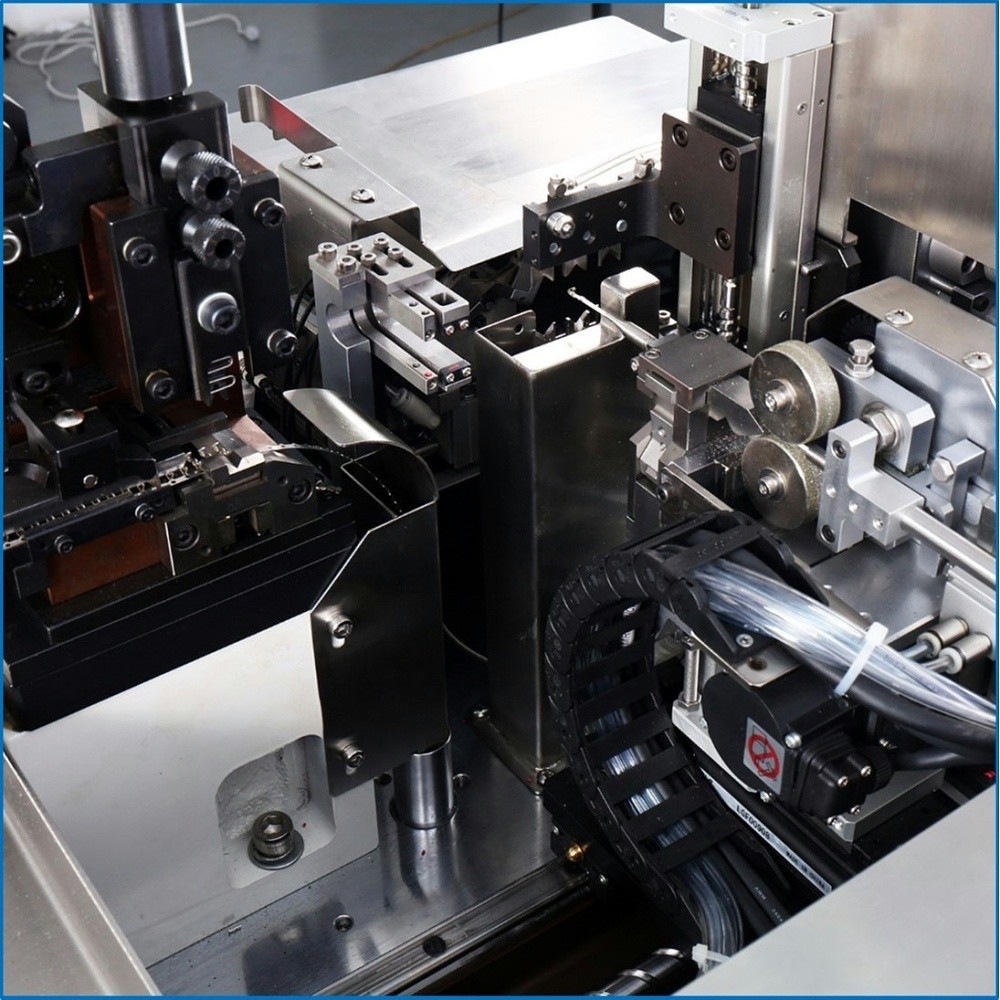

刀架機構
整線機構
無需機械調整的送線機構
